Водонагреватель Ariston выбивает УЗО при нагреве: причины

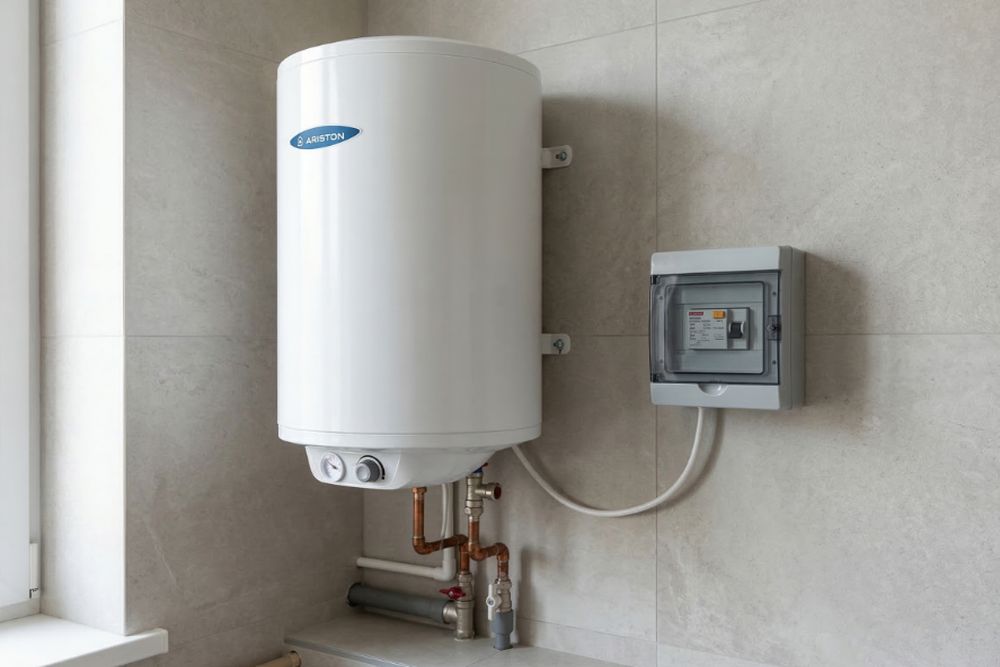

Когда водонагреватель Ariston начинает выбивать УЗО именно в момент нагрева, это не случайный сбой. УЗО, устройство защитного отключения, реагирует на реальную утечку тока в цепи. Причин у нее несколько: от банально изношенного нагревательного элемента до ошибок в электрической разводке квартиры.

В этой статье разобраны все распространенные причины срабатывания, способы их проверки и конкретные решения для каждого случая.

Что делает УЗО и почему срабатывает именно при нагреве

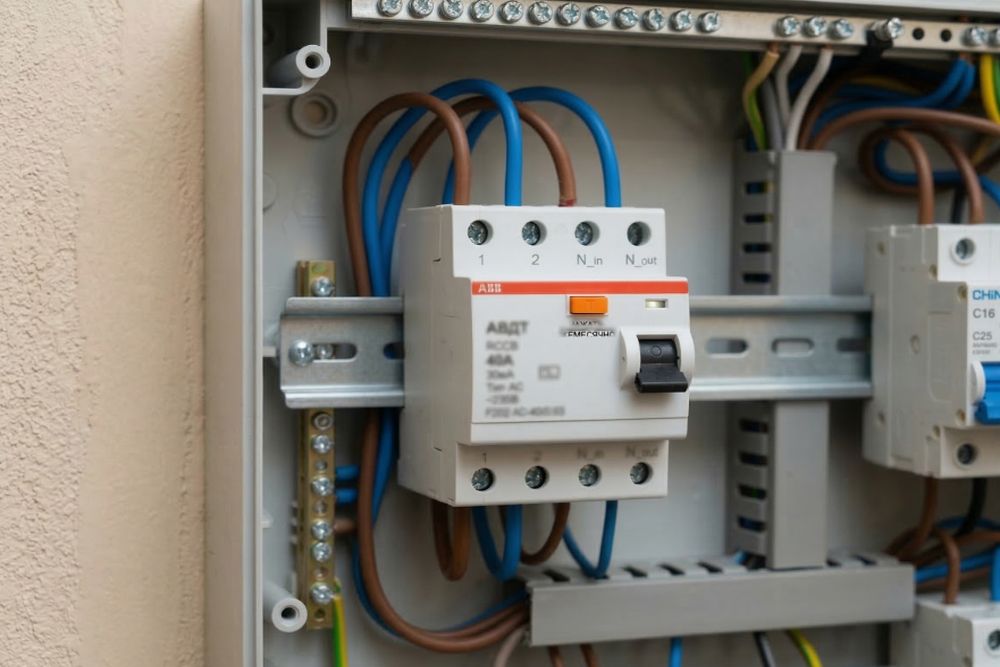

УЗО постоянно сравнивает ток на входе и выходе цепи. В норме эти значения совпадают. Если между ними появляется разница хотя бы в 10-30 мА, прибор расценивает это как утечку и немедленно отключает питание. Это не защита от перегрузки, ее обеспечивает автоматический выключатель. УЗО следит именно за утечкой тока на корпус, трубы или землю.

В водонагревателе Ariston ТЭН погружен прямо в воду. Пока изоляция цела, ток идет по нужному маршруту. Как только она нарушается, часть тока уходит через воду в корпус или трубы. Именно поэтому неполадка проявляется при нагреве: ТЭН нагружен, температура высокая, и любой дефект изоляции становится заметным. В холодном состоянии та же трещина может давать ток ниже порога срабатывания. Стоит включить нагрев, утечка растет, УЗО реагирует.

Важно понимать, в этой ситуации защита работает правильно. Проблема не в нем, а в том, что оно обнаружило.

Причины срабатывания и способы их устранения

Срабатывание УЗО при включении нагрева чаще всего связано с утечкой тока или нарушениями в электрической части устройства. Ниже рассмотрены наиболее распространенные ситуации, при которых УЗО отключает питание, и способы устранения таких неполадок.

Износ ТЭНа

Это самая частая причина. ТЭН работает в воде под постоянным нагревом, со временем на нем образуется накипь. В жесткой воде она растет быстро, металл под ней перегревается и трескается. Через трещину вода попадает внутрь нагревателя и замыкает ток на корпус. В регионах с жесткой водой ТЭН обычно служит 5-7 лет, в мягкой — до 10-12 лет.

Определить пробой можно мультиметром. Нужно слить воду из бойлера, отсоединить провода от клемм ТЭНа и измерить сопротивление между любой рабочей клеммой и корпусом бака. Прибор должен показать бесконечность. Любое конечное значение считается признаком пробоя. Также стоит проверить сопротивление между двумя рабочими клеммами: для ТЭНа на 1,5 кВт норма около 35-40 Ом, для 2 кВт — 24-27 Ом. Показание «OL» говорит о перегоревшем элементе.

Пробитый ТЭН не ремонтируют, только меняют. При подборе учитывается мощность 1,2; 1,5 или 2 кВт и тип фланца: у большинства Ariston это фланец на 6 болтов диаметром 64 мм. При замене прокладку фланца меняют обязательно, старая после разборки герметичность не обеспечит. После сборки бак следует заполнить водой, выждать 5 минут и только потом подавать питание.

Конденсат и протечка внутри корпуса

В ванных комнатах влажность высокая, и конденсат оседает на клеммах ТЭНа, на соединительных проводах, на фланце. Влага — неплохой проводник, и тока в несколько миллиампер достаточно для срабатывания. Похожая картина возникает при небольшой протечке в месте подключения труб или в уплотнителе фланца: вода капает на электрические части изнутри, и утечка появляется даже при исправном ТЭНе.

В таком случае необходимо найти источник протечки и устранить: заменить изношенную прокладку, подтянуть резьбовые соединения. Электрические клеммы и провода после этого следует тщательно просушить, достаточно фена на минимальной температуре или нескольких часов при открытой крышке фланца. Если причина в конденсате из-за постоянно высокой влажности, стоит улучшить вентиляцию помещения.

Проблемы с проводкой и заземлением

Питающий кабель может быть поврежден механически: пережат, перетерт, задет при ремонте. Поврежденная изоляция дает утечку на корпус или трубы. Похожий эффект дает подгоревший контакт в розетке. В домах старой постройки нередко отсутствует нормальное заземление, а одна из грубых ошибок монтажа — объединение нулевого провода и земли в щитке. В такой схеме защита активируется регулярно даже при полностью исправном водонагревателе.

Поврежденный участок кабеля рекомендуется заменить целиком, розетку с подгоревшими контактами — тоже. Восстановление заземления требует прокладки отдельного провода от розетки до щитка. Если в щитке ноль и земля объединены, схему подключения нужно исправить. Эти работы входят в зону ответственности электрика.

Неподходящее или неисправное УЗО

Для водонагревателей мощностью до 2 кВт рекомендуется УЗО с током срабатывания 30 мА. Если установлено устройство на 10 мА, оно будет реагировать на естественные емкостные токи утечки, которые есть у любого нагревательного прибора. Это не поломка водонагревателя, а несоответствие параметров защиты. Само УЗО тоже может выйти из строя. Основной признак такой неисправности: реакция и на другую технику той же линии или отключение без причины.

Для водонагревателя подходит УЗО 25 А, 30 мА типа «A». Он реагирует и на синусоидальные, и на пульсирующие токи утечки. Если на одной линии несколько потребителей и суммарная емкостная утечка велика, водонагреватель переносят на отдельную линию с собственным УЗО.

Как быстро установить причину

Прежде чем разбирать прибор или вызывать мастера, стоит провести несколько простых проверок. Водонагреватель при этом должен быть обесточен. Для первичной диагностики надо:

1. Осмотреть корпус снаружи: ржавые подтеки, влага под прибором, мокрые трубные соединения. Проверить питающий кабель, нет ли пережимов, трещин, следов перегрева у вилки. Осмотреть розетку: подгоревшие контакты или потемнение пластика говорят о плохом контакте.
2. Нажать кнопку «ТЕСТ» на корпусе УЗО при включенном питании. Устройство должно щелкнуть и отключиться. Отсутствие реакции означает, что УЗО неисправно.
3. Подключить к той же линии другой мощный прибор, например, фен или утюг. Когда УЗО срабатывает и на него, проблема в линии или в самом устройстве защиты, а не в водонагревателе.
4. Подключить водонагреватель к другой линии с УЗО. Если все работает нормально, то неполадка в первой линии или ее устройстве защиты.
5. Отсоединить провода от клемм ТЭНа и включить водонагреватель. Если защита перестала срабатывать, значит, неисправен именно нагревательный элемент. Это самый быстрый способ подтвердить пробой без мультиметра.

Когда без мастера не обойтись

Часть работ лучше доверить специалисту, даже если причина уже известна. В том числе:

• Замену ТЭНа. Процедура требует полного слива воды, разборки фланцевого узла и аккуратной сборки с новой прокладкой. Без опыта легко повредить резьбу или собрать негерметично.
• Работу с заземлением и щитком. Это зона лицензированного электрика. Ошибка в схеме создает опасность для всех жильцов.
• Если после замены ТЭНа УЗО продолжает срабатывать, причина не устранена, нужна профессиональная диагностика всей цепи.
• Когда прибор на гарантии. Самостоятельное вмешательство во внутреннее устройство аннулирует гарантийные обязательства.

Профилактика

Большинство случаев срабатывания защиты связаны с износом ТЭНа, который происходит постепенно. Регулярное обслуживание позволяет выявить проблему до отказа:

1. Осматривать ТЭН и промывать бак раз в 1-2 года. В регионах с жесткой водой ежегодно.
2. Следить за состоянием магниевого анода и менять деталь раз в 2-3 года, он защищает бак от коррозии.
3. Не выставлять температуру нагрева выше 60°C без необходимости. При 75-85°C накипь образуется значительно быстрее.
4. Установить фильтр умягчения воды на входе в водонагреватель.
5. Убедиться, что прибор подключен к отдельной линии с УЗО на 30 мА типа «A» и подходящим автоматическим выключателем.

Заключение

Срабатывание УЗО при нагреве водонагревателя Ariston в большинстве случаев указывает на пробой ТЭНа. Это самая частая и хорошо диагностируемая причина. Реже проблема кроется в проводке, заземлении или в самом устройстве защиты. Последовательная проверка от визуального осмотра к отключению ТЭНа и тесту мультиметром позволяет установить источник утечки без лишних затрат. Своевременная замена нагревателя и ежегодное обслуживание бойлера надежно предотвращают повторение ситуации.
